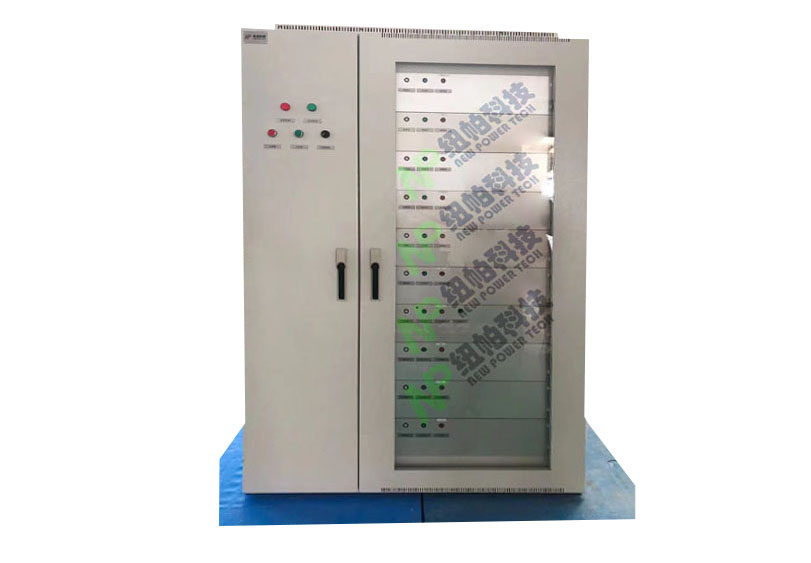

大功率高频直流电源产品详情


产品类型:高精度大功率直流电源

产品型号:NP-HFHDC-____V/____A

简介:

高频高效智能化是本产品的主要特点,产品采用最新一代电力电子器件SiC MOS管作为开关器件,频率达100kHz,是当前千瓦级大功率高频直流电源的Z高频率,产品采用特高频磁性器件和滤波器设计,输出电源品质高,效率高,功率密度大,精度可达万分之五级别。

大功率直流电源应用:

本产品主要应用于科研、军工、核电等对电源品质、功率密度和可靠性要求高的高端市场,可替代阿美泰克、艾德克斯等国际一流直流电源产品。

产品特点:

1、采用最新一代电力电子开关器件SiC MOS管,开关频率高,达100kHz,采用高频磁性器件和滤波器,功率密度高,相比于IGBT开关直流电源,相同功率等级,空间体积缩小50%以上。

2、电源效率高,整体效率可达95%,稳流精度可达0.05%,,线性度可达0.1%,其他电源品质参数均高于行业同等产品。

3、采用模块化设计,安装、操作、维护可靠、安全、方便,并且模块输出可并可串,可满足用户对输出电压电流的不同要求。

4、具有稳流限压和稳压限流功能,实现稳流工况和稳压工况的不同要求。

5、电源系统响应速度快,功率切除时间可达100ms,不同功率转换时间可达200ms。

6、网络化智能化程度高,具有常规速率通讯和高速通讯功能,具有人机交互功能,可实现远程多重操作和本地操作,具有无线监测功能。

7、大功率直流电源具有多种检测和保护功能,如输入状态检测、输出参数检测、运行状态检测、主回路接地检测、短路检测等。



产品参数



参数类型

技术指标

输入电压

AC380+10%/50-60HZ

输出直流电压

10V(可根据需求定制)

输出直流电流

10000A(可根据需求定制)

额定输出容量

100KW

单模块输出功率

15KW

开关频率

100kHz

开关电源系统效率

≧95%

稳流精度(1500A-10000A)

±0.05%

线性度

0.1%

纹波系数

1%

功率切除时间

≦100ms

运行功率转换时间

200ms

冷却方式

风冷/水冷
